美曾造最小核潜艇！可潜720米捞导弹(组图)

　　图中这艘带有红色指挥围壳的潜艇曾是世界上最小的核潜艇——美海军的NR-1，全长仅45米。由于其存在在美军内部都属于绝密级，只有NR-1这个代号，连正式名称都没有，但这艘潜艇却在冷战时期立下过汗马功劳。

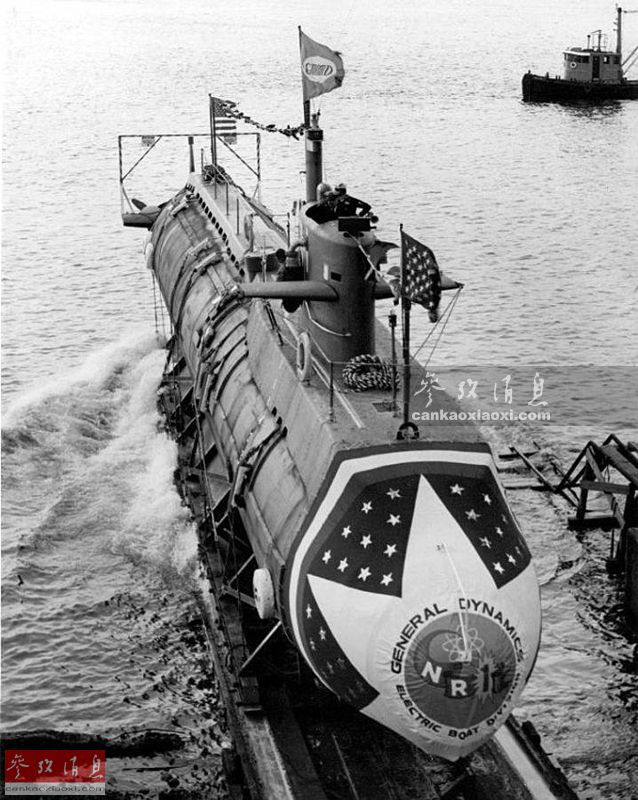

　　NR-1由美国老牌潜艇大厂，通用电船公司于1967年开工建造，1969年10月投入海军服役。虽然对外宣称该艇主要用于海洋工程、深海研究和试验等，但实际其主要用于执行一些美海军的秘密任务。图为NR-1下水资料图。

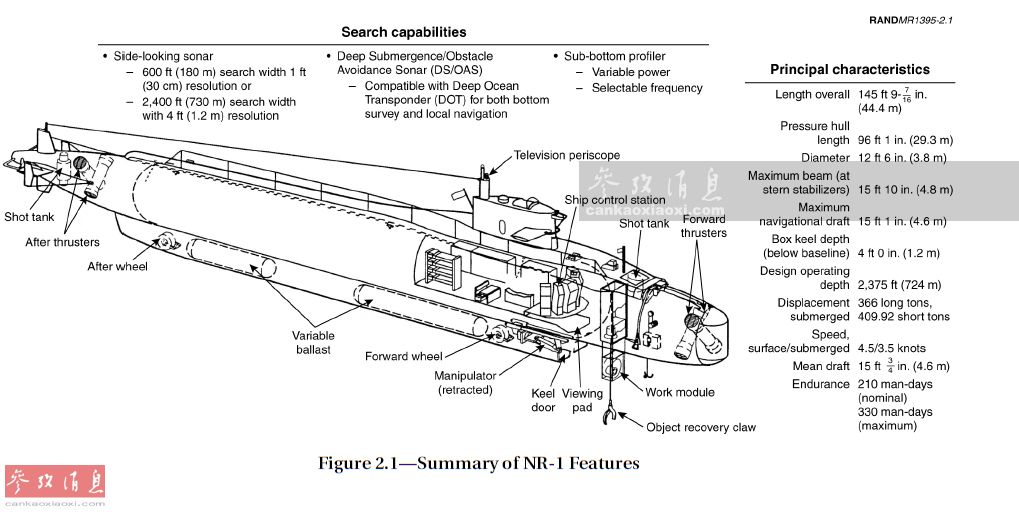

　　NR-1全长仅44米，宽3.8米，水下满载排水量仅400吨，搭载一台小型核反应堆，水下最大航速4节，乘员13人，受艇上给养限制，最大续航时间为25天。NR-1有两大“独门绝技”，一是可潜入724米深的深海（远超各国海军现役潜艇的最大下潜深度）。图为NR-1剖面结构图。

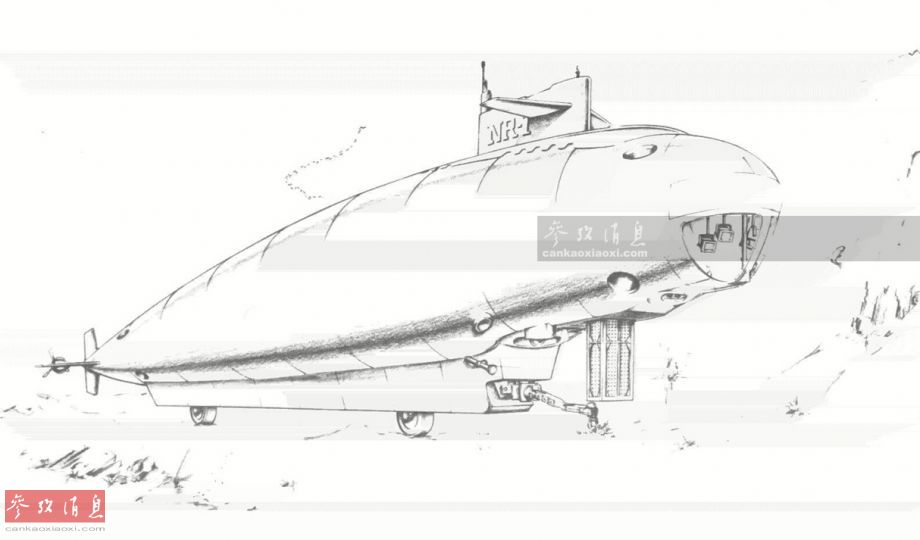

　　另一绝活是在艇体底部设有4个可伸缩式车轮，用于潜艇在海床上移动，而不会受洋流影响。此外，艇上还配备了可用于手下打捞物体的机械臂。图为NR-1的早期设计草图，可见艇底的移动轮。

　　NR-1最有名的一次公开行动是于1976年，在英国苏格兰斯卡帕湾西北的北大西洋深海打捞因意外事故，从航母甲板落入海中的一架美海军F-14“雄猫”舰载重型战斗机，防止该机残骸及机密设备被苏联海军捞走。图为艺术家绘制的NR-1打捞F-14战机艺术图，图中的打捞渔网就是苏联渔船布下的，可见当时形势十分紧急。

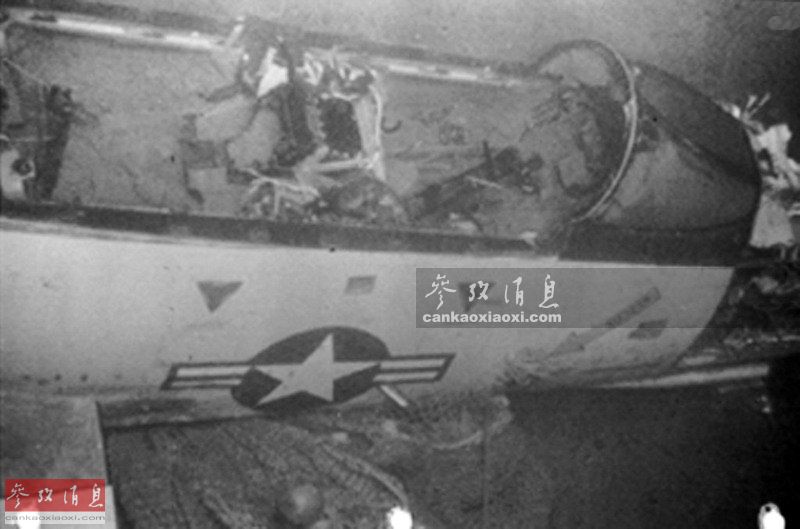

图为当时NR-1拍摄的沉没到海底的F-14A战机照片。

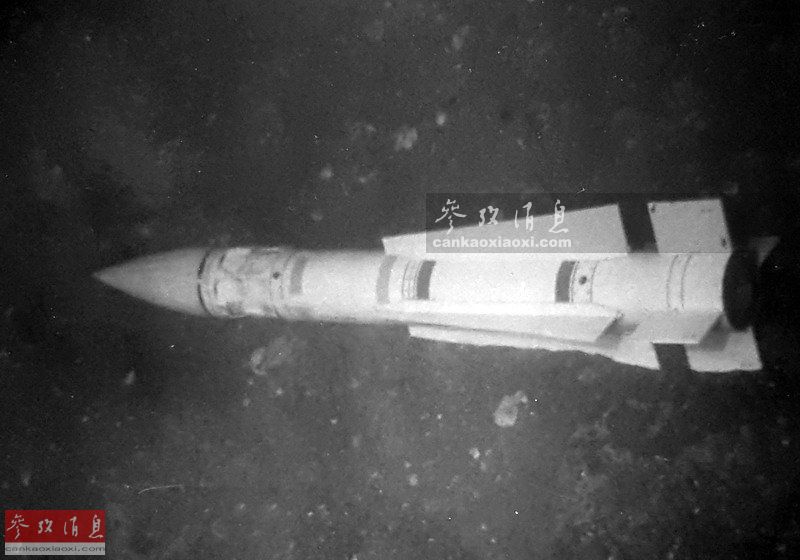

　　除协助定位水下的F-14战机外，NR-1潜艇还有一大任务，就是打捞随该机一同沉入海底的AIM-54“不死鸟”远程空空导弹。这种导弹是美海军航空兵当时最新锐的武器，刚服役仅2年，一旦被苏军捞走后果不堪设想。图为NR-1拍摄的海底AIM-54照片，可见导弹只是轻微受损。

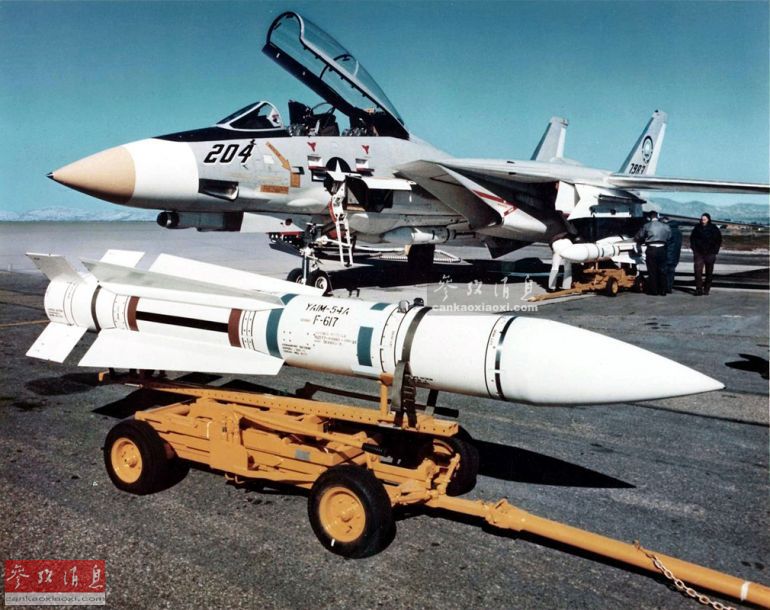

　　作为F-14的“利爪”，AIM-54“不死鸟”是美海军史上列装过的最重空空导弹，专门用于拦截苏军远程轰炸机和巡航导弹。其弹长3.9米，弹径0.38米，重470千克，采用“中段半主动雷达+末段主动雷达”的制导方式，固体火箭发动机推进，最大射程200千米，最大飞行速度2马赫，发射后以抛物线轨迹加速，末端飞行速度可达5马赫。其高爆战斗部采用近炸引信，重61千克，相当于5枚AIM-9“响尾蛇”格斗导弹战斗部的总和。

　　为防止被苏军舰艇发现，NR-1潜艇专门选在夜间，在海底使用机械臂将导弹打捞出水。苏联海军事后也不知道美军究竟用了什么黑科技能从他们眼皮底下捞走了导弹。图为NR-1深海勘探想象图。

图为打捞完成后，美海军人员与打捞上来的AIM-54导弹合影。

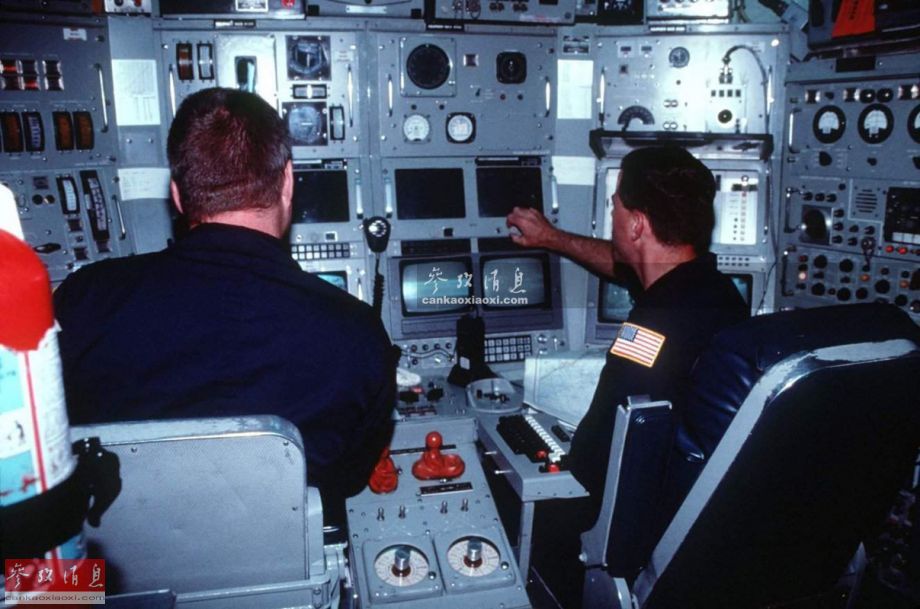

图为美海军公开的NR-1核潜艇操纵台资料图。

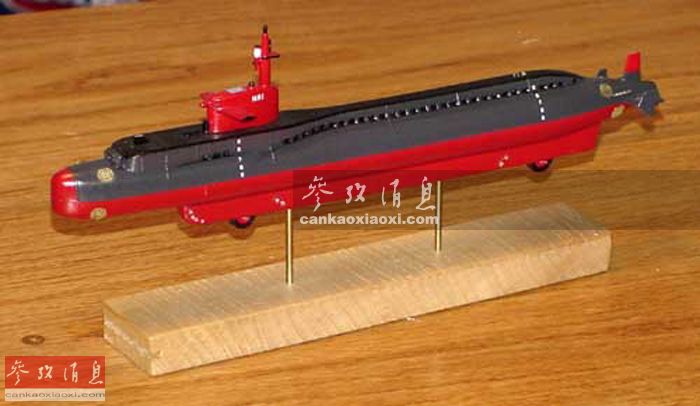

图为NR-1核潜艇模型，可见艇体底部的轮子。

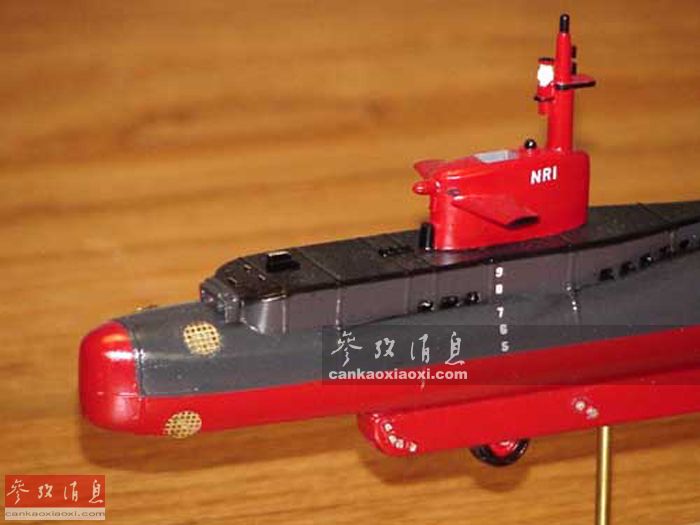

图为NR-1核潜艇模型细节图，连艇上的涵倒式侧推进器都有还原。

美海军水兵在NR-1潜艇上合影。

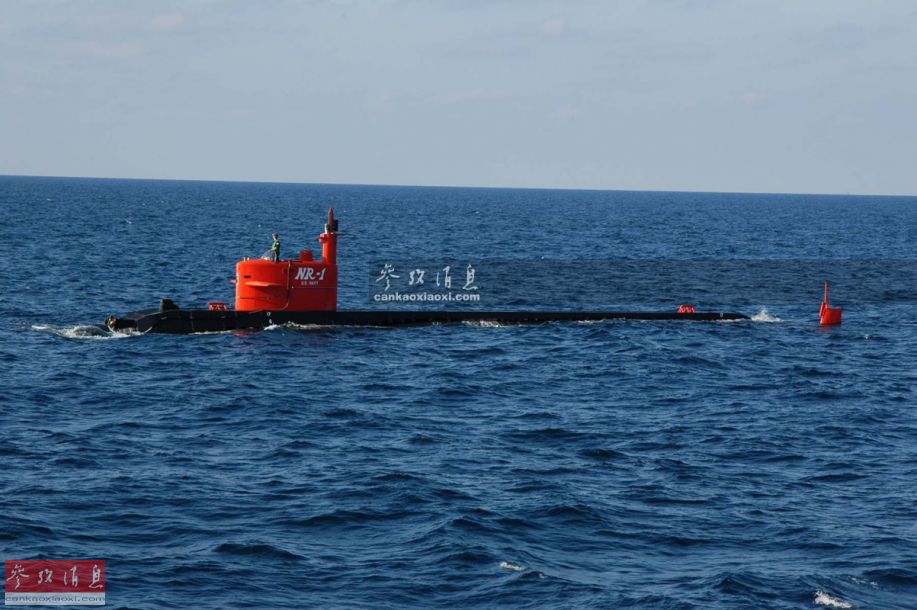

NR-1在墨西哥湾上浮航行资料图。

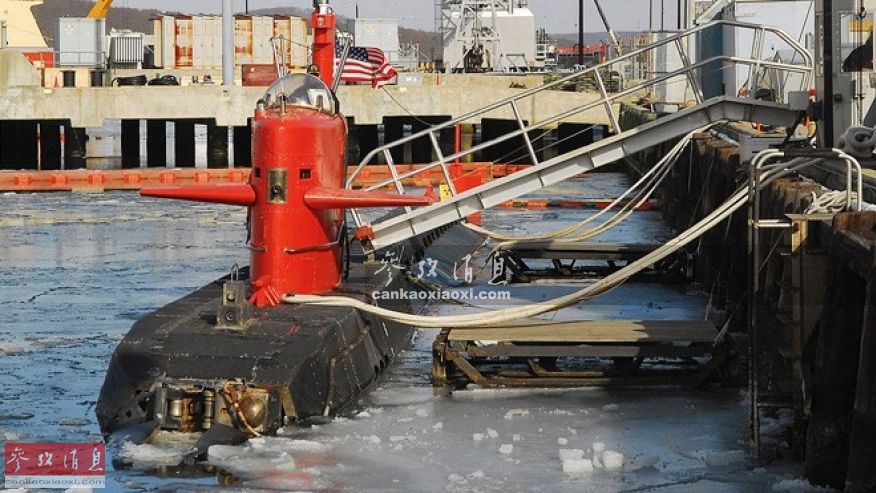

　　NR-1后来在美海军中一直服役至2008年11月才退役。据美海军公开资料，该艇后来还参加过1986年，打捞“挑战者”号航天飞机的失事残骸任务。此外，从该艇曾获得过“全球反恐战争”勋章看，应该是还执行过一些未公开的“黑色任务”。图为2007年2月，在美国康涅狄格州新伦敦海军基地拍摄的NR-1核潜艇资料图。
